一、儀器概述：

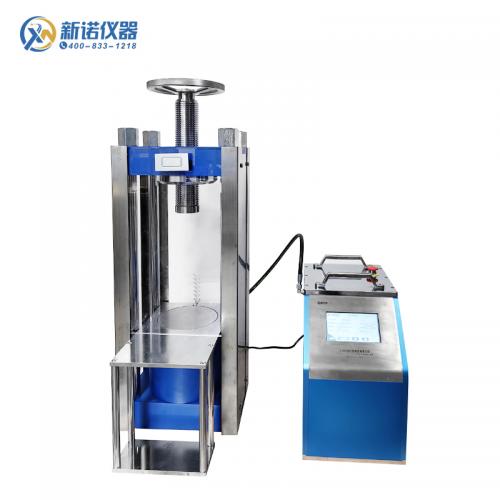

  新諾DYP-TZ系列電動粉末壓片機主要應用于需要大壓力才能成型的樣品，例如陶瓷、金屬粉末等各種大型尺寸模具使用。該油壓機采用分體式結構，全自動程序操作：程序加壓/緩加壓-保壓-補壓-定時泄壓等，采用液晶顯示屏，操作更加直觀簡單，均標配有機玻璃防護罩，操作生產更安全更放心，壓力穩定，操作方便，是繼新諾小噸位壓片機基礎上研發的又一力作。

二、新諾DYP-TFZ大噸位液壓機主要技術參數：

備注：部分為我新諾特有指標，可根據客戶需求定做或改進壓力機。

三、機器操作指南：

1、設置步驟：

插上電源，啟動后背板開關，設備進入通電階段，屏幕自動亮起，進入主界面，按下屏幕【設置】按鈕，進入【壓力設置】頁面：

如上圖1（主界面）

壓力設置：

>加壓階段：1-5階段，任意設置；

>模具類型：圓形、方形、異形（任選）。當選擇圓形時，需準確輸入模具直徑；選擇方形時，需準確輸入模具長寬尺寸；當模具非圓形或標準方形時，則只能選擇模具為異形，則不需要輸入模具尺寸，當然，也就無法自動計算模具承受壓強。

>壓力設定：當選擇加壓階段為“1”時，則只能設置1條加壓數據，以此類推；選擇幾個加壓階段，就只能設置幾條加壓數據；加壓值是上升的，后面的階段不能小于前面的壓力值，但***大不能超過壓片機壓力值。每個階段均可以獨立設置補壓值和保壓時間，當您不需要多段加壓時，建議加壓階段設置為“1”即可，達到壓力值即進入保壓階段。

>補壓設定：樣品在加壓過程中會變型，因此壓力會有所下降，當降到我們設定的下限值時會啟動自動補壓。設定壓力和補壓設定差值默認是0.3T，如果我們不想頻繁補壓可修改補壓設定值。

>保壓時間：不限時（N秒）任意設置，當您不需要太長時間保壓時，建議時間設置少一點，可以更快泄壓，更快取樣。

>模具壓強：根據設定的壓力值、模具類型和模具尺寸，自動計算出模具承受壓強。特別提醒，小規格模具要特別注意模具承壓上限，切勿隨

意設定壓力值，以免模具損壞。

2（壓力設置界面）

其他設置：

>時間設定：點擊時間設置后面的小方框，便可以直接修改時間，修改完成后要再次點擊【設定時間】按方能保存。

>脫模壓力設置：小模具特別注意，脫模壓力不宜過大；如遇大模具無法脫模時，可適當增加脫模壓力，但務必要注意模具規格的變化，不要輕易設置。

>蜂鳴器：默認出廠時都是【開】，如不用點擊便可關閉。

語言設置：根據需要來選擇語言，點擊可切換。

>亮度：直接在方框內修改所需亮度，設置后要再次點擊【設定亮度】

>保存和返回：當所有數據設定完畢時，必須點擊【保存】按鈕方能保存，進入主界面后，可啟動加壓程序；當不需要改動數據時，可直接點擊【返回】按鈕，回到主頁面。

如上圖3（其他設置界面）

2.啟動加壓：

當壓力設置完畢后，可點擊主界面【啟動】按鈕，開始加壓請關注主界面實時壓力數據，和模具實際情況，及時調整機器狀態；如遇緊急情況，可點擊屏幕中的【停止】按鈕，停止加壓；也可直接按下機器頂部的急停開關按鈕，緊急停止機器工作。

如上圖4（啟動加壓階段）

3、數據管理：

每次啟動加壓數據均自動保存，方便對比和查看，刪除或清空，并可通過U盤導出。

四、保養及注意事項：

1、每次試驗完畢，要及時清理機器表面殘留物，特別是油缸、屏幕及電路附近的散落粉末、水跡、油污等，導電或易腐蝕材料污垢需更加注意，要及時清理保養；

2、不定期檢查機器螺栓是否牢固，發現問題***時間緊固，切不可大意；

3、長時間不用時，建議切斷電源，觸摸屏表面附上一層薄膜；

4、使用過程中有任何問題均可撥打我公司服務熱線，由工程師電話或視頻指導操作。

***后，由衷的感謝您選擇我公司產品，我們將盡***大努力為您提供服務，謝謝。
